山西运城隧道吸音工程

工程介绍
山西运城隧道内除了能自由通车,还包含隧道机房。整个隧道的剖面造型为拱型结构,顶面为混泥土弧形。空间容积很大,混响时间长,再加上风机房的运行噪声、颤动回声等声学缺陷,易造成声音的叠加,听音浑浊。使得整个隧道声场嘈杂,让人无法安心的在里面工作,也影响长期在这种环境下作业人员的听觉。

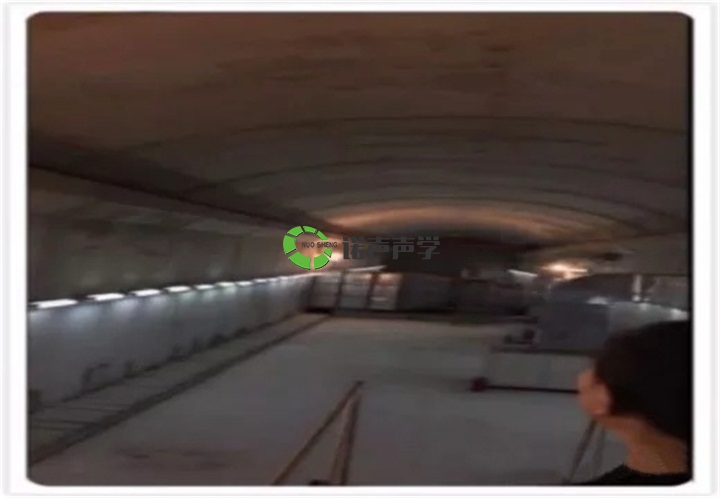

山西运城隧道实拍图

诺声专业声学分析
1、整个隧道空间大、长,且剖面结构为拱形结构,拱形结构的墙面容易形成声聚焦
2、隧道长,能使声音不停的反射,形成长长的回声通道
3、内部设有噪音严重的机房,机房内的设备运行时发出的噪声值≥80dB,声音在隧道内部叠加,让噪声更加严重。

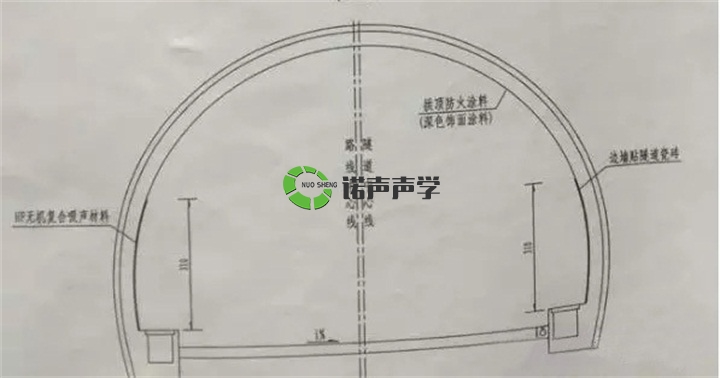

山西运城隧道平面图

项目设计目标:
1、室内空间获得合适的混响时间和混响频率特性,中频混响时间控制在2s范围内,以达到较好的音质环境及语音清晰度。
2、无回声、颤动回声、多重回声等声学缺陷,声场均匀。
3、降低设备的风速噪声,从根源上解决噪声的问题。

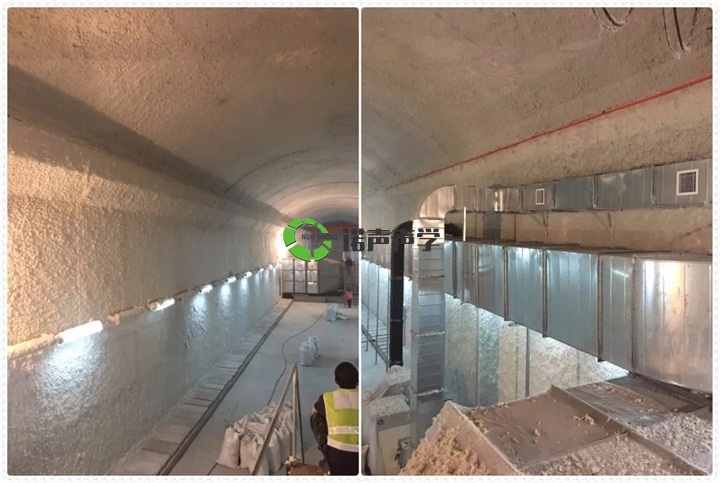

山西运城隧道施工图

结合隧道的实际情况,诺声声学制定出以下方案对隧道进行降噪设计
1、在隧道四周墙面和吊顶做HF无机复合吸音材料,通过吸音减少整个隧道的混响时间,改善隧道的声学缺陷,如:回声、多重回声、声聚焦、声音叠加等。声学实验证明四周墙面和吊顶做吸音,整个声场的噪声值可以降低6dB~10dB。通过吸声来降低设备的噪声在隧道里面产生的回声。
2、治标还需治本,噪声主要是通过风机的运行产生的风速噪声,噪声高达100dB以上。在风机的风管内增加相匹配的消声器,从根源上解决风机运行时产生的声速噪声值,具体设计根据设备的参数再进行设计。

最后,诺声声学成功通过吸声减少整个隧道的混响时间,改善隧道的回声、多重回声、声聚焦、声音叠加等声学缺陷。整个声场的噪声值可以降低8dB。通过吸声来降低设备的噪声在隧道里面产生的回声。本项目的成功改造升级,远超客户声学降噪的要求,最终获得客户好评!

备注:
标准规范及设计依据:
1、《民用建筑设计通则》(GB 50352-2005)
2、《声环境质量标准》(GB 3096-2008)
3、《民用建筑隔声设计规范》(GBJ118-88);
4、《建筑隔声与吸声构造》(国家建筑标准设计图集08J931);
5、《声学消声器噪声控制指南》(GB/T20431-2006);
6、《民用建筑工程室内环境污染控制规范》(GB50325-2001);
7、《建筑内部装修设计防火规范》(GB50222-95);
8、《噪声与振动控制工程手册》主编:马大猷;
9、《工业企业噪声测量规范》(GBJ122-85)
